1. 什么是掩膜激光焊接？

掩膜激光焊接是一種高精度的塑料連接技術，利用激光束透過特定圖案的掩膜，選擇性加熱焊接區域，實現局部熔接。該技術結合了激光的高能量密度與掩膜的圖形化控制，適用于微小、復雜結構的焊接需求，尤其適合電子、醫療及汽車行業的高標準應用。

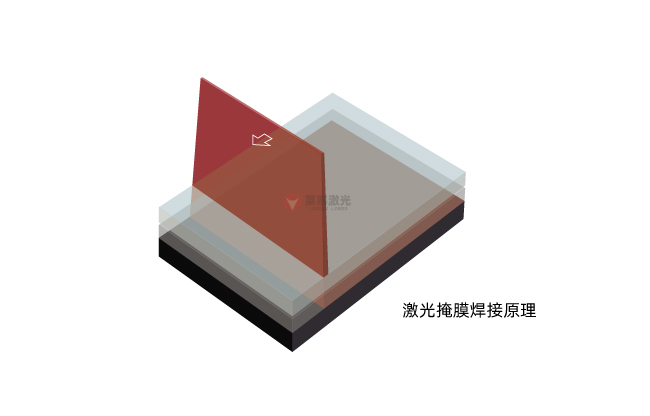

1.1 工作原理

1. 掩膜定位：在待焊接塑料件的上層放置掩膜（通常為金屬或耐高溫材料），掩膜上刻有與焊接路徑匹配的開口。

2. 激光照射：激光束透過掩膜開口，照射至下層塑料（下層需具備激光吸收能力）。

3. 熱熔結合：下層材料吸收激光能量并熔化，通過熱傳導使上層接觸面同步熔融，冷卻后形成高強度焊縫。

該工藝的關鍵在于材料的光學匹配性：上層需透射激光，下層需吸收激光，以確保能量高效轉化。

2. 適合掩膜激光焊接的塑料材料

掩膜激光焊接對塑料的光學特性有嚴格要求，通常采用透射層+吸收層的組合：

2.1 透射層材料（上層）

需對激光（常用808nm、940nm近紅外波長）具有高透光率（>50%），典型材料包括：

• 聚碳酸酯（PC）：高透光、耐沖擊，適用于電子外殼、光學組件。

• 聚甲基丙烯酸甲酯（PMMA）：優異的透光性，常用于醫療設備、傳感器。

• 透明ABS：成本較低，適合消費電子產品。

• 半透明TPU、PA6/PA66：需優化激光參數，適用于柔性或耐高溫部件。

2.2 吸收層材料（下層）

需含有激光吸收劑（如炭黑、紅外吸收染料），或本身為深色材料：

• 炭黑填充ABS、PC：廣泛用于汽車和電子部件。

• 黑色尼龍（PA6/PA66）：耐高溫、高強度，適合引擎艙組件。

• 改性PP、PPS：添加吸收劑后可焊接，適用于耐化學腐蝕場景。

注意：材料組合需通過透光率和吸收率測試，以確保焊接質量。

3. 掩膜激光焊接的優勢

4. 典型行業應用

4.1 醫療設備

• 液體導管、血液濾芯、微流控芯片的密封焊接。

• 要求無菌、無顆粒殘留，掩膜焊接可滿足高潔凈標準。

4.2 汽車電子

• 車燈組件、傳感器外殼、電池密封件。

• 耐高溫、防滲漏，適合嚴苛環境。

4.3 消費電子

• 智能穿戴設備、耳機殼體、微型揚聲器封裝。

• 實現美觀無縫焊接，提升產品質感。

5. 工藝優化建議

• 掩膜設計：開口尺寸需匹配激光光斑，避免能量損失或熱損傷。

• 參數調試：優化激光功率、掃描速度，防止材料碳化或焊接不牢。

• 材料預處理：對于低吸收率塑料（如白色PP），可噴涂紅外吸收涂層。
